План расположения энергопринимающих устройств - это понятная схема, на которой видно границу участка и место оборудования, которое нужно подключить к электрическим сетям. Для обычного дома или участка не требуется рисовать проект линии и самостоятельно назначать точку присоединения: задача плана - однозначно показать объект заявки.
По подпункту «а» пункта 10 Правил № 861 план обязателен при мощности свыше 150 кВт и в специальных случаях определения границ участка. Для обычной бытовой заявки до 15 кВт он подаётся по желанию заявителя. Понятная схема всё равно может помочь точно показать участок и ЭПУ; требования электронной формы проверьте перед отправкой.
Для практичного варианта возьмите публичную карту или кадастровую основу без чужих персональных данных, выделите свой участок, отметьте дом либо предполагаемое место оборудования, дорогу и ближайший понятный ориентир. Подпишите, что именно нужно присоединить, добавьте адрес и кадастровый номер, затем сохраните читаемый PDF. Не выдавайте ближайшую опору за согласованную точку присоединения - её определяет сетевая организация в договоре и технических условиях.
Не уверены, с какого этапа начать? На главной странице Вольтовича можно выбрать маршрут под вашу ситуацию.
Пошаговая инструкция
- 1
Проверьте, обязателен ли план в вашем случае
Подпункт «а» пункта 10 Правил № 861 требует план при мощности свыше 150 кВт и в специальных случаях определения границ участка. В остальных случаях заявитель прикладывает его по желанию, в том числе при обычной бытовой заявке до 15 кВт.
Что дальше: Если решили приложить план или его просит актуальная электронная форма, подготовьте читаемый файл с участком и подключаемыми ЭПУ.
- 2
Возьмите основу с узнаваемым окружением
Подойдёт фрагмент публичной карты, кадастровая схема, ситуационный план или самостоятельно подготовленная подложка. На ней должны читаться участок и ориентиры: дорога, улица, соседний проезд или другой устойчивый объект. Снимок одного дома крупным планом не показывает его положение относительно территории.
Что дальше: Используйте актуальный фрагмент и удалите лишние подписи, рекламу, фамилии соседей и другие персональные данные.
- 3
Выделите юридическую границу участка
Обведите именно тот земельный участок, право на который подтверждается приложенным документом. Подпишите кадастровый номер и адрес либо описание местоположения. Забор на спутниковом снимке может не совпадать с зарегистрированной границей, поэтому не используйте его как единственное доказательство.
Что дальше: Сравните номер и адрес на плане, в заявке и в документе о праве - расхождений быть не должно.
- 4
Отметьте энергопринимающие устройства
Покажите фактическое или планируемое место объекта, который будет потреблять электричество: жилой дом, строящийся дом, электроустановку на пустом участке, гараж, мастерскую или другое оборудование. Если строения ещё нет, так и напишите: «планируемое место ЭПУ», не изображая несуществующий зарегистрированный дом.
Что дальше: Формулировка на схеме должна совпадать со смыслом поля «наименование энергопринимающих устройств» в заявке.
- 5
Покажите дорогу и ближайший ориентир сети
Можно отметить видимую опору или линию как ориентир и подписать, что принадлежность и класс напряжения требуют подтверждения. Не проводите будущий кабель как утверждённую трассу и не называйте выбранную опору точкой присоединения: окончательное техническое решение закрепляется сетью в договоре и ТУ.
Что дальше: Если владелец линии неизвестен, сначала определите сетевую организацию, а не подгоняйте схему под ближайший столб.
- 6
Добавьте подписи и легенду
На одном листе укажите название документа, адрес или местоположение, кадастровый номер, условные обозначения границы и ЭПУ, а также дату подготовки. Стрелка с направлением на север и масштаб полезны, если карта позволяет определить их корректно, но выдумывать точный масштаб по снимку нельзя.
Что дальше: Дайте файл другому человеку: если он без устных пояснений находит участок и ЭПУ, схема выполняет свою задачу.
- 7
Сохраните читаемый файл и зафиксируйте отправку
Лучше сформировать один PDF с чёткими линиями и подписями, который открывается без специальной программы. Перед загрузкой проверьте весь лист при обычном масштабе, название файла и соответствие объекту. После отправки сохраните копию плана вместе с заявкой и перечнем приложений.
Что дальше: Если сеть просит исправление, меняйте тот же документ по конкретному замечанию и сохраняйте обе версии с датами.
Что подготовить перед созданием плана ЭПУ
| Документ | Что нужно | Важно |
|---|---|---|
| Документ о праве | Выписка ЕГРН, договор аренды или другой применимый документ на участок либо объект. | Из него переносят кадастровый номер, адрес и право заявителя. |
| Карта или ситуационная основа | Фрагмент территории, на котором различимы участок, дорога и устойчивые ориентиры. | Не публикуйте на плане чужие персональные данные. |
| Описание подключаемого объекта | Дом, строящийся дом, гараж, электроустановка на участке или иное фактическое ЭПУ. | Название должно совпадать со смыслом заявки. |
| Сведения о мощности | Общая мощность после присоединения с учётом ранее присоединённой. | От мощности зависит, обязателен ли план по подпункту «а» пункта 10 Правил № 861. |
| Черновик заявки | Получатель, вид услуги, адрес, кадастровый номер и наименование ЭПУ. | План проверяется вместе с полями, а не отдельно от них. |
Что обязательно показать на понятной схеме
Граница участка
Контрастный замкнутый контур того участка, к которому относится заявка.
Не обводите весь квартал или территорию СНТ вместо личного участка.ЭПУ
Точка, контур или понятная подпись места подключаемого оборудования.
Для будущего объекта используйте слова «планируемое место».Адрес и кадастровый номер
Реквизиты именно подключаемого участка или объекта.
Сверьте каждый знак с документом о праве.Подъезд и ориентиры
Улица, дорога, проезд или другой объект, по которому участок можно найти.
Ориентир не заменяет юридическую границу.Объекты сети
Опора или линия могут быть показаны справочно, если они действительно видны на местности.
Не обозначайте их владельца, напряжение и точку присоединения без подтверждения.Легенда и дата
Расшифровка линий и символов плюс дата подготовки схемы.
По легенде должно быть понятно, где участок, а где ЭПУ.Как проверить план перед загрузкой
Сетевая организация должна понять по одному файлу, какой объект относится к заявке и где он расположен. При этом план не должен подменять технические условия или проект электроснабжения.
| Параметр | Ориентир | Условие |
|---|---|---|
| Совпадение реквизитов | Адрес и кадастровый номер одинаковы | Проверьте план, заявку и документ о праве. |
| Читаемость | Граница и ЭПУ видны без сильного увеличения | Тонкие линии на спутниковом снимке часто исчезают после сжатия. |
| Однозначность | Понятно, что именно подключается | Не ограничивайтесь точкой без подписи. |
| Техническая нейтральность | Нет выдуманной трассы и согласованной точки | Эти решения должны появиться в договоре и ТУ сети. |
| Состав файла | Один объект и одна актуальная версия | Не загружайте одновременно несколько противоречащих схем. |
Семь ошибок в плане расположения ЭПУ
- Прикладывают кадастровую выписку без отметки, где находится ЭПУ.
- Обводят забор по спутниковому снимку, не сверяя юридическую границу участка.
- Показывают существующий дом, хотя заявка относится к планируемой электроустановке на пустом участке.
- Назначают ближайшую опору точкой присоединения без решения сетевой организации.
- Рисуют желаемую трассу кабеля как уже утверждённую.
- Отправляют размытый снимок с нечитаемыми подписями и кадастровым номером.
- Используют старый шаблон, в котором адрес и объект относятся к другому участку.
Пример структуры одного листа
Заголовок: «План расположения энергопринимающих устройств к заявке на технологическое присоединение». Ниже укажите адрес или описание местоположения и кадастровый номер из документа о праве.

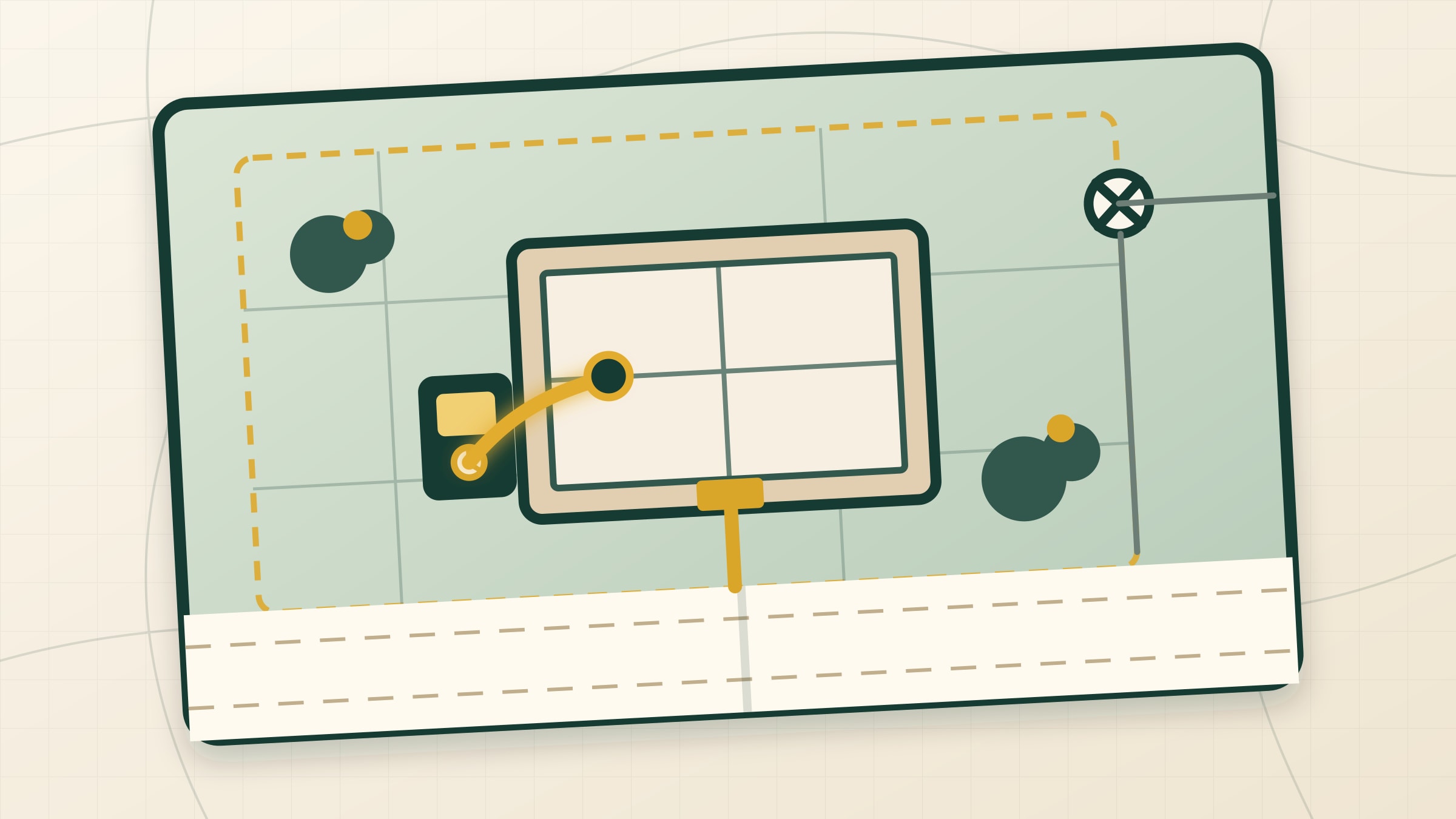

На карте выделите границу участка тёмно-зелёной линией. Место дома или другого ЭПУ отметьте золотой точкой либо контуром и подпишите: «ЭПУ - планируемый жилой дом» или другое правдивое наименование.
Дорогу и ближайшую видимую опору можно оставить как ориентиры. Рядом с опорой добавьте примечание: «показано справочно; принадлежность и точка присоединения определяются сетевой организацией».
В легенде расшифруйте границу и символ ЭПУ, поставьте дату. Подпись заявителя добавляйте, если этого требует используемая форма или способ подачи. Не вставляйте паспорт, телефон и сведения соседей.
Частые вопросы
Что писать в заявке в полях «наименование» и «место нахождения» ЭПУ?
Подпункт «б» пункта 9 Правил № 861 требует указать наименование и место нахождения энергопринимающих устройств. В наименовании правдиво назовите, что подключаете: «энергопринимающие устройства жилого дома», «…садового дома», «…гаража» или «планируемый жилой дом», если строения ещё нет. Место нахождения - адрес объекта, а если адреса нет - населённый пункт и кадастровый номер участка из документа о праве.
Обязателен ли план расположения ЭПУ для участка до 15 кВт?
Для обычной заявки до 15 кВт - по желанию заявителя, если нет специального случая определения границ участка. По подпункту «а» пункта 10 Правил № 861 план обязателен свыше 150 кВт и в таких специальных случаях. Если прикладываете схему, убедитесь, что она точная и читаемая.
Можно ли сделать план ЭПУ самостоятельно?
Для обычной ситуационной схемы Правила № 861 не устанавливают единую федеральную форму и не требуют указывать на ней самостоятельно выбранную точку присоединения. Используйте понятную карту, достоверные реквизиты и рекомендации своей сетевой организации, не выдавая схему за проект.
Кадастровый план заменяет план расположения ЭПУ?
Не всегда. Кадастровый материал показывает участок, но на нём может не быть места подключаемого оборудования. Добавьте границу, отметку ЭПУ, подпись объекта и понятные ориентиры.
Нужно ли указывать ближайший электрический столб?
Можно показать его справочно как ориентир, если он реально существует. Но нельзя без подтверждения называть опору объектом нужной сети, указывать её напряжение или назначать её точкой присоединения.
Что делать, если Портал ТП РФ просит загрузить план?
Проверьте актуальную форму и категорию заявки. По подпункту «а» пункта 10 Правил № 861 для обычной заявки до 15 кВт план подаётся по желанию; обязательность возникает свыше 150 кВт и в специальных случаях определения границ участка. Если загружаете схему, сохраните копию с отправленным комплектом.
Чем план ЭПУ отличается от однолинейной схемы?
План отвечает на вопрос «где находится объект», а однолинейная схема показывает электрические связи и оборудование. Для обычной бытовой заявки это разные документы, и сложная однолинейная схема не становится обязательной только потому, что сеть просит план местоположения.
